quadro cabina elettrica

Quadri per cabina elettrica: cosa sono, come si progettano e quali requisiti devono rispettare

/in /da

Quando si parla di distribuzione dell’energia elettrica in ambito industriale, i quadri per cabina elettrica rappresentano un elemento molto importante per l’impianto: sono il punto in cui l’energia viene gestita, protetta e distribuita verso macchinari, linee produttive e utenze, garantendo la continuità e l’efficienza operativa. La loro progettazione richiede competenze specifiche, una profonda conoscenza delle normative tecniche e un’esperienza consolidata nella costruzione di quadri elettrici industriali.

Da oltre quarant’anni FCE – Facchin Costruzioni Elettriche realizza quadri elettrici per cabine MT/BT e sistemi di distribuzione destinati a diversi settori industriali, seguendo ogni fase del progetto: dalla progettazione tecnica al cablaggio, fino al collaudo finale.

Cosa sono i quadri per cabina elettrica

I quadri per cabina elettrica sono apparecchiature progettate per ricevere l’energia proveniente dalla rete elettrica, proteggerla e distribuirla in modo sicuro all’interno di un impianto. All’interno di una cabina di trasformazione svolgono una funzione essenziale perché permettono di controllare i flussi di energia, proteggere le linee da sovraccarichi e cortocircuiti e garantire il corretto funzionamento delle apparecchiature collegate.

La fase progettuale per la realizzazione di un quadro per cabina elettrica inizia con un’attenta analisi delle caratteristiche elettriche e funzionali dell’applicazione, valutando la distribuzione dei carichi, le condizioni ambientali e le esigenze di continuità operativa.

Successivamente vengono sviluppati gli schemi elettrici e definito il layout del quadro, scegliendo la componentistica più adatta in funzione delle prestazioni richieste e delle normative vigenti.

FCE dispone di uno studio tecnico interno in grado di seguire lo sviluppo completo del progetto e di realizzare soluzioni su misura per impianti industriali di diversa complessità.

quadro cabina elettrica

La fase di realizzazione del quadro

Durante la realizzazione ogni componente viene assemblato e cablato seguendo procedure precise, con particolare attenzione alla qualità delle connessioni, alla disposizione delle apparecchiature e alla sicurezza dell’intero sistema.

La nostra azienda realizza internamente quadri elettrici di distribuzione, power center, quadri di comando, quadri di potenza e sistemi di controllo processo all’interno di un’officina attrezzata di circa 900 metri quadrati. L’assemblaggio e il cablaggio vengono eseguiti da personale specializzato, utilizzando sia rame rigido sia rame flessibile, per garantire affidabilità anche nelle applicazioni industriali più impegnative.

Quali requisiti devono rispettare i quadri per cabina elettrica

Un quadro elettrico destinato a una cabina deve rispettare precisi requisiti tecnici e normativi. La conformità non riguarda soltanto i materiali utilizzati, ma interessa l’intero processo di progettazione, costruzione, verifica e documentazione. Tra i riferimenti principali rientrano la normativa CEI EN 61439, che disciplina i quadri di bassa tensione, le norme CEI relative alle cabine MT/BT e il D.M. 37/08, che regolamenta gli impianti elettrici e la dichiarazione di conformità.

Oltre agli aspetti normativi, un quadro deve garantire isolamento elettrico, protezione contro i contatti diretti e indiretti, resistenza ai cortocircuiti, continuità del circuito di protezione e una corretta identificazione di tutti i circuiti presenti. Ogni dettaglio contribuisce alla sicurezza delle persone e alla continuità di funzionamento dell’impianto.

Il collaudo: una garanzia di sicurezza e affidabilità

Prima della consegna, ogni quadro elettrico viene sottoposto a verifiche funzionali e controlli tecnici che consentono di accertarne il corretto funzionamento. Il collaudo permette di verificare la rispondenza del quadro al progetto, il funzionamento delle protezioni e la sicurezza delle connessioni. Al termine delle verifiche, FCE rilascia la documentazione tecnica e la Dichiarazione di Conformità prevista dalla normativa, offrendo al cliente un prodotto pronto per essere installato e integrato nell’impianto.

La presenza di uno studio tecnico interno, di un reparto produttivo dedicato e di procedure organizzative consente a FCE di garantire elevati standard qualitativi durante tutte le fasi della realizzazione di quadri elettrici: dalla progettazione, alla costruzione e collaudo.

fotovoltaico

Quadri elettrici per impianti fotovoltaici: integrazione, protezioni e prestazioni

/in /da

La transizione energetica e la necessità di ridurre l’impatto ambientale stanno spingendo sempre più aziende, in particolare nei settori industriali e manifatturieri, a investire negli impianti fotovoltaici. L’efficienza e la sicurezza di un impianto di questo tipo non dipendono unicamente dalla qualità dei moduli fotovoltaici o degli inverter scelti ma anche dal quadro elettrico.

Sia che si parli di quadri di campo (lato DC) che di quadri di interfaccia o parallelo (lato AC), una buona progettazione e cablaggio di questi dispositivi sono fattori determinanti per garantire massime prestazioni, continuità di servizio e protezione degli investimenti aziendali.

L’integrazione dei quadri nel sistema fotovoltaico: lato DC e lato AC

Un impianto fotovoltaico è un ecosistema complesso in cui coesistono due regimi elettrici differenti: la corrente continua (DC) generata dai pannelli e la corrente alternata (AC) immessa in rete o consumata dalle utenze. Il quadro elettrico funge da cerniera e coordinatore di questi flussi.

  • Quadri di campo (DC): Posizionati a monte dell’inverter, hanno il compito di sezionare le linee per consentire interventi di manutenzione in totale sicurezza e proteggere l’impianto dalle sovracorrenti e dalle sovratensioni atmosferiche.
  • Quadri di parallelo e interfaccia (AC): Posizionati a valle dell’inverter, gestiscono il collegamento con la rete elettrica aziendale o nazionale.

Qui l’integrazione richiede l’uso di sistemi di protezione di interfaccia (SPI) conformi alle normative vigenti (come la variante CEI 0-16 o CEI 0-21), che monitorano costantemente i parametri di tensione e frequenza della rete per disconnettere l’impianto in caso di anomalie esterne.

Un’integrazione ottimale, studiata in fase di progettazione, permette di ridurre le distanze dei cavi, minimizzare le cadute di tensione e facilitare le operazioni di controllo bordo macchina.

Ottimizzazione delle prestazioni e continuità operativa

Un quadro elettrico deve anche contribuire a mantenere l’efficienza dell’impianto ai massimi livelli nel corso degli anni. Le prestazioni di un quadro fotovoltaico si misurano attraverso tre fattori chiave:

  • Gestione termica e dissipazione: Gli inverter e i componenti interni dei quadri generano calore. Un aumento eccessivo della temperatura interna riduce la vita utile dei componenti e ne declassa le prestazioni (derating termico). Utilizzare carpenterie adatte, sistemi di ventilazione calcolati o soluzioni di condizionamento industriale garantisce stabilità operativa anche nei mesi estivi più caldi.
  • Qualità dei materiali e cablaggio: L’uso di componenti di primari marchi internazionali (come ABB o Allen-Bradley) e connessioni realizzate a regola d’arte azzerano il rischio di micro-archi elettrici o surriscaldamenti localizzati dovuti a serraggi difettosi.
  • Predisposizione per il monitoraggio e la diagnostica: I moderni quadri integrano analizzatori di rete, moduli di comunicazione Modbus o contatori di energia intelligenti. Questi strumenti consentono di raccogliere dati in tempo reale sul rendimento del sistema, facilitando l’adozione di strategie di manutenzione predittiva.

L’importanza della Dichiarazione di Conformità e dell’esperienza

La realizzazione di quadri elettrici per impianti fotovoltaici industriali non ammette approssimazioni. Ogni quadro deve essere rigorosamente progettato, assemblato e collaudato nel pieno rispetto della normativa di prodotto CEI EN 61439. Al termine dei lavori, il rilascio della regolare Dichiarazione di Conformità certifica la sicurezza assoluta dell’apparecchiatura, tutelando legalmente ed operativamente l’azienda cliente.

Affidarsi a un partner esperto come FCE significa contare su oltre quarant’anni di esperienza nel cablaggio e nella costruzione di apparecchiature elettriche personalizzate. Sviluppiamo soluzioni su misura, progettate per durare nel tempo ed assicurare il massimo rendimento energetico al tuo investimento nel fotovoltaico.

quadri di rifasamento

Quadri di rifasamento: perché sono fondamentali la tua azienda

/in /da

Nel panorama industriale odierno, dove il costo dell’energia rappresenta una delle voci più pesanti nel bilancio aziendale, l’efficienza energetica è una vera e propria necessità competitiva. Molte aziende, tuttavia, ignorano che una parte consistente della loro bolletta elettrica potrebbe essere causata non dai consumi effettivi, ma da un’inefficienza tecnica dell’impianto, data dalla potenza reattiva.

In questo articolo verranno analizzati i quadri di rifasamento e la loro importanza nell’abbattere i costi e ottimizzare l’infrastruttura elettrica delle imprese.

Cos’è il rifasamento e come funziona?

Il rifasamento è il processo tecnico che permette di ridurre la quantità di energia reattiva assorbita dalla rete pubblica. Attraverso l’installazione di un quadro di rifasamento, l’energia reattiva viene prodotta localmente all’interno dell’azienda anziché essere prelevata dal fornitore di energia.

Per approfondire e capire quanto è importante il quadro di rifasamento bisogna distinguere tra le tipologie di energia che circolano in un impianto industriale:

Potenza Attiva (kW): l’energia che viene effettivamente trasformata in lavoro utile (calore, movimento, luce).

Potenza Reattiva (kVAR): un’energia “ausiliaria” necessaria al funzionamento di macchinari magnetici come motori, trasformatori e lampade a scarica che non produce lavoro, ma carica le linee elettriche.

I vantaggi principali dei quadri di rifasamento

  1. Eliminazione delle penali in bolletta

È il vantaggio più immediato poiché l’Autorità per l’Energia impone delle penali economiche alle aziende che hanno un fattore di potenza inferiore a 0,95. Se la tua azienda preleva troppa energia reattiva, il gestore applica dei costi extra molto salati. Un impianto di rifasamento correttamente dimensionato riporta il valore del fattore di potenza vicino a 1.

  1. Migliore efficienza dell’impianto

Rifasare non significa solo risparmiare. Riducendo la corrente totale che scorre nei cavi, si ottengono:

  • minori cadute di tensione: i macchinari lavorano meglio e con prestazioni costanti.
  • Minore riscaldamento dei conduttori: si riduce lo stress termico sui cavi, prolungando la vita utile dei componenti elettrici.
  • Maggiore potenza disponibile: liberando le linee dal “peso” dell’energia reattiva, è possibile aggiungere nuovi macchinari senza dover necessariamente potenziare il contratto di fornitura o aumentare la sezione dei cavi.
  1. Sostenibilità ambientale

Meno energia reattiva trasportata sulla rete nazionale significa meno perdite di energia lungo le linee di alta e media tensione. Un’azienda rifasata contribuisce attivamente alla riduzione delle emissioni di CO2, migliorando il proprio profilo di sostenibilità e l’efficienza del sistema elettrico collettivo.

Perché affidarsi a FCE?

È il momento di contattare un professionista, come il personale di FCE se, ad esempio, hai notato la voce “Penale Energia Reattiva” nelle ultime bollette, se hai aggiunto nuovi macchinari o motori elettrici al tuo ciclo produttivo; se il tuo impianto di rifasamento esistente è datato o i condensatori non sono più efficienti, oppure se noti surriscaldamenti anomali nei quadri elettrici principali.

Progettare e installare un sistema di rifasamento non è un’operazione standard. Facchin Costruzioni Elettriche è specializzata nella realizzazione di quadri elettrici a Vicenza, offriamo un servizio che comprende:

  • analisi energetica;
  • Progettazione su misura, con la realizzazione di quadri di rifasamento automatici.
  • Manutenzione periodica.

Contattaci oggi per una consulenza tecnica o un sopralluogo presso la tua azienda.

aggiornamento quadro elettrico

Quando aggiornare un quadro elettrico industriale: segnali, vantaggi e tempistiche

/in /da

Il quadro elettrico rappresenta il cuore del sistema di distribuzione dell’energia di un impianto. In ambito industriale è molto importante, poiché da esso dipendono la sicurezza delle persone, l’affidabilità delle macchine e la continuità produttiva. Naturalmente, anche il quadro elettrico ha un ciclo di vita e richiede aggiornamenti periodici: capire quando è il momento giusto per intervenire può fare la differenza ed evitare di rallentare o fermare la produzione.

Quali sono i segnali che indicano che il quadro elettrico va aggiornato?

  1. Obsolescenza dei componenti

Uno dei primi indicatori è la presenza nel quadro elettrico di componenti come interruttori, contattori o relè ormai fuori produzione o difficili da reperire. La sostituzione in caso di guasto potrebbe essere lunga e costosa con il rischio di fermo impianto prolungato.

  1. Aumento dei guasti o dei malfunzionamenti

Se il quadro elettrico presenta scatti frequenti delle protezioni, surriscaldamenti o anomalie di funzionamento, potrebbe essere un segnale di sovraccarico o di degrado dei componenti.

  1. Adeguamento alle normative di sicurezza

Le normative tecniche e di sicurezza si evolvono costantemente. Un quadro installato molti anni fa potrebbe non rispettare più gli standard attuali in materia di protezione contro i contatti indiretti, segregazione interna o protezione da cortocircuiti. In questi casi, l’aggiornamento diventa anche una questione di conformità normativa.

  1. Modifiche o ampliamenti dell’impianto produttivo

L’introduzione di nuove macchine, linee automatizzate o sistemi di controllo può richiedere maggiore potenza, nuovi circuiti o sistemi di monitoraggio. Se il quadro elettrico non fosse stato progettato per queste esigenze, potrebbe essere necessario riprogettarlo o sostituirlo.

  1. Assenza di sistemi di monitoraggio e diagnostica

I quadri elettrici più moderni integrano strumenti di monitoraggio energetico, diagnostica e comunicazione con sistemi di supervisione. Un quadro obsoleto potrebbe minare l’efficienza dell’impianto.

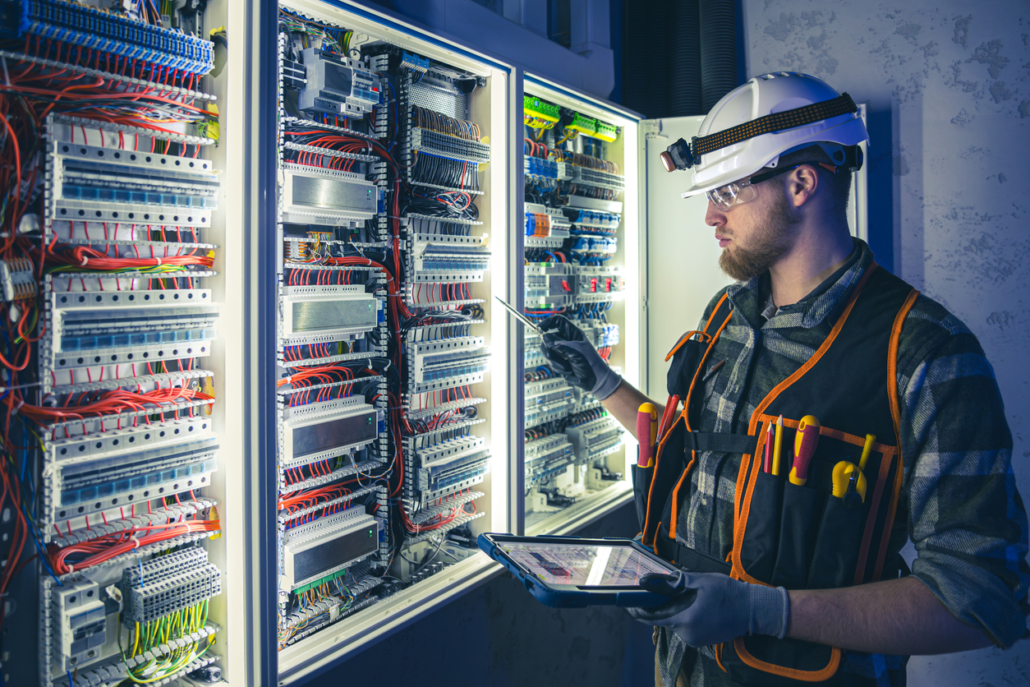

aggiornamento quadro elettrico

Perché aggiornare i quadri elettrici?

I vantaggi sono numerosi. Sicuramente per avere maggior sicurezza, ridurre il rischio di incidenti elettrici e garantire una migliore protezione per operatori e macchinari.

I nuovi dispositivi permettono anche di individuare anomalie prima che diventino guasti gravi e di tenere sotto controllo i consumi energetici.

Infine, i quadri elettrici di nuova generazione possono comunicare con sistemi PLC, piattaforme di supervisione e software di gestione energetica, favorendo l’integrazione con logiche di Industria 4.0.

Ogni quanto effettuare l’aggiornamento del quadro elettrico?

Non esiste una regola universale, ma in molti contesti industriali è consigliabile valutare un aggiornamento del quadro elettrico ogni 15–20 anni, oppure prima se emergono problemi tecnici o cambiamenti produttivi rilevanti. È essenziale anche programmare delle verifiche periodiche per identificare con anticipo eventuali criticità e pianificare gli interventi senza interrompere la produzione.

FCE Srl è un’azienda con grande esperienza nella progettazione di quadri elettrici. La nostra impresa ha sede a Castelgomberto in provincia di Vicenza e si occupa sia della realizzazione che della fornitura di assistenza sui quadri elettrici.

Il quadro elettrico industriale è un elemento critico per la sicurezza e l’efficienza di qualsiasi impianto produttivo. Ignorare i segnali di obsolescenza o di malfunzionamento può comportare rischi significativi, sia dal punto di vista operativo sia economico.



centro elaborazione dati

Cos’è e a cosa serve un gruppo di continuità?

/in /da

Nella vita quotidiana l’elettricità è un elemento imprescindibile. Macchinari industriali, server, sistemi informatici, impianti domotici, apparecchiature mediche: tutto necessita di un’alimentazione stabile e continua. Nel momento in cui si verifica un blackout o un improvviso calo di tensione entra in gioco il gruppo di continuità, noto anche come UPS (Uninterruptible Power Supply). Vediamo perché rappresenta una protezione indispensabile per abitazioni, uffici, aziende e impianti industriali.

Che cos’è un gruppo di continuità?

Un gruppo di continuità è un dispositivo che fornisce energia elettrica immediata e temporanea quando la rete subisce un’interruzione o un’anomalia (sbalzi, cali, sovratensioni). È composto da batterie di accumulo, inverter, circuito di controllo che monitora la qualità della rete e interviene in caso di guasto. Lo scopo del gruppo di continuità è evitare che apparecchiature sensibili si spengano bruscamente, si danneggino o perdano dati.

Inoltre, un UPS stabilizza la tensione e protegge da sovratensioni, microinterruzioni, cali improvvisi e disturbi elettrici, poiché questi fenomeni possono causare danni costosi o ridurre la vita delle apparecchiature elettroniche.

In molti contesti, inoltre, interrompere l’alimentazione non è accettabile, nemmeno per pochi secondi (un esempio sono gli ospedali, gli ascensori, gli impianti di videosorveglianza e controllo accessi)

centro elaborazione dati

Tipologie di gruppi di continuità

A seconda dell’applicazione e della sensibilità delle apparecchiature da proteggere, esistono tre principali tipologie di UPS:

  • Offline (o standby) un gruppo di continuità utile per abitazioni, piccoli uffici che interviene solo in caso di blackout di rete.
  • Line-interactive, che interviene in caso di blackout e corregge automaticamente piccole variazioni di tensione.
  • Online a doppia conversione. Questo UPS fornisce energia costantemente stabilizzata e filtrata. È l’opzione migliore per industrie, server room, apparecchiature medicali e sistemi altamente sensibili.

Installare un gruppo di continuità è indispensabile quando le interruzioni dell’energia possono causare un danno economico, operativo o di sicurezza. È importante affidarsi ad aziende specializzate come FCE per l’installazione di un gruppo di continuità, anche perché deve essere correttamente dimensionato, integrato nel quadro elettrico in modo sicuro e sottoposto a manutenzione programmata.

FCE mette a disposizione competenza tecnica, esperienza sul campo e soluzioni su misura per ogni esigenza, garantendo installazioni affidabili e durevoli nel tempo.
